SELETOR VARICAP MODERNO (PLL)

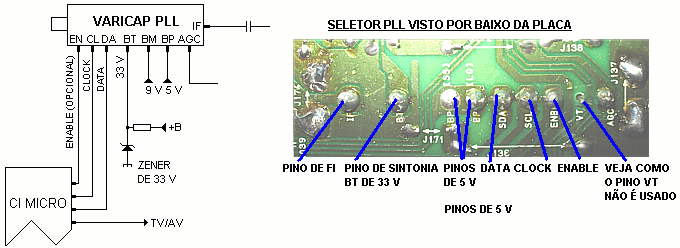

Este tipo tem um CI micro dentro. Ele recebe pulsos digitais de dados (data ou SDA), clock (SCL) e habilitação (enable ou EN) do CI micro do televisor. Ao apertar a tecla de canais no painel ou CR, o micro manda uma seqüência de pulsos SDA, SCL e EN para o varicap. O CI micro interno do varicap interpreta estes pulsos como o canal e a banda que queremos sintonizar. A partir daí ele fornece o comando para o CI PLL dentro do varicap que fornecerá as tensões corretas de sintonia e chaveamento da banda. Para cada canal a ser sintonizado, o micro do TV fornece uma seqüência diferente de pulsos SDA e SCL para o micro do varicap. Veja abaixo o circuito de sintonia simples usado neste tipo de varicap:

Varicap PLL

BT - Pino da sintonia. Funciona com 33 V fixos vindos do zener de 33 V;
BM - Pino do +B de 9 ou 12 V. Alguns varicaps PLL não têm este pino;
BP - Pino do +B de 5 V
SDA - Pino que recebe o comando de dados digitais do micro. A tensão contínua deste pino é 5 V;
SCL - Pino que recebe o sinal de clock para sincronismo do micro. A tensão deste pino é 5 V;
EN - Enable, pino que recebe um comando para habilitar as portas do micro interno do varicap. Os varicaps mais modernos não tem mais este pino. Tal comando é enviado junto com o sinal de dados.

Como visto o circuito de sintonia deste tipo de varicap é bem simples. Todas as tensões são fixas. Para testar estes circuitos basta medir as tensões de 33, 9, 5 e a tensão do AGC entre 3 e 7 V. Os comandos SDA e SCL só podem ser medidos com um osciloscópio, já que formam ondas quadradas de dezenas de kHz de freqüência.
