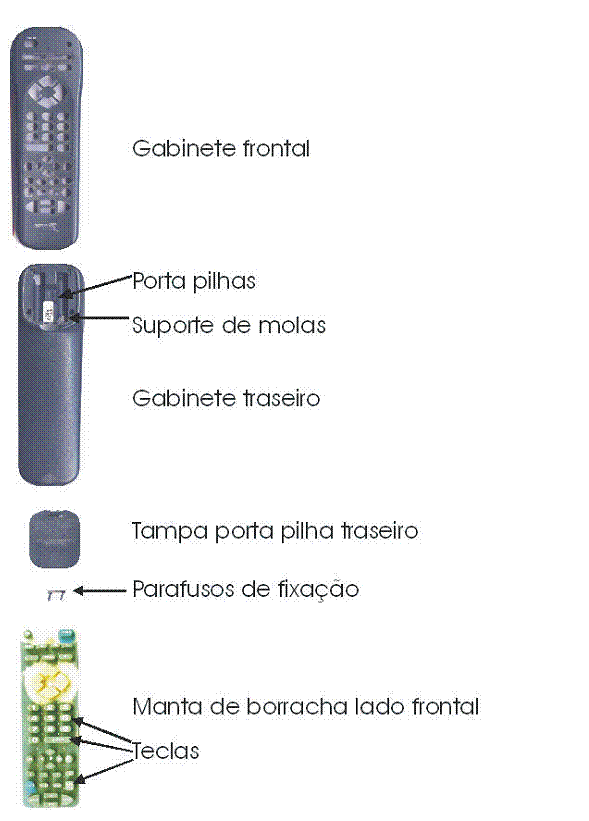

Por uma questão de praticidade e principalmente "custo",
os teclados numéricos desses dispositivos são constituídos
por uma membrana de borracha conhecida por "Manta".
Trata-se de uma mistura de "Borracha sintética de
ferrite", que apresenta uma certa condutibilidade
elétrica.
Podemos ler a resistência ôhmica dos contatos de uma
manta utilizando um multímetro na escala ôhmica de X1K
se o multímetro for analógico ou na escala ôhmica
de 20 K no digital e medir entre dois pontos (próximos) do contato
da manta, algo da ordem de algumas centenas de ohms e até alguns
"K ohms".
Lembrando que uma resistência medida de alguns "K ohms",
( 5K ou mais ), deve entender então que a manta esta com sua
vida útil no fim. Abaixo desta membrana está uma placa
de circuito impresso (PCI) com as conexões ao circuito integrado.
Nesta placa, além das pistas normais de cobre, existem as pistas
de Carbono, (um composto condutor) que atuam como contatos
a serem fechados ( unidos pela resistência da manta) pela tecla
pressionada. O CI vai ler a cada teclada esta informação
e processar o comando necessário.
O processo de leitura que o CI faz nós chamamos de matriz, pois
o mesmo contato passa por várias ilhas formando uma informação
digital, a qual é necessária para que o CI reconheça.
Afinal, o CI é de tecnologia digital, por isso mesmo trabalha
só com informação digital, ( uma palavra digital,
ex: 01010 ).
O CI possui um clock interno que geralmente é de aproximadamente
455Khz, o qual é responsável pelo transporte de dados
para dentro e fora do CI.
Os controles remotos trabalham com o processo de modulação
de tons, ( igual àqueles bips sonoros do seu telefone ou celular
), e esses tons é que interessam ao microprocessador de qualquer
aparelho controlado por controles remoto e não a freqüência
de clock.
Para quem não sabe, clock na realidade é um sincronizador
de informações principalmente quando se trabalha com mais
de um CI.
Assim fica garantido que todos os CI vão trabalhar ao mesmo
tempo, no caso do controle remoto assegura que controle remoto e microprocessador
do aparelho controlado operem ao mesmo tempo, isto é sincronizado.

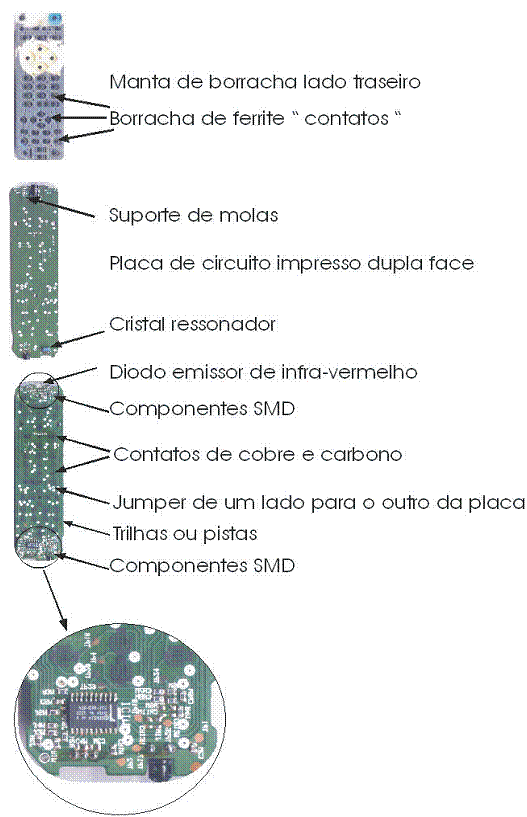

4 Problemas mais comum em controles remotos
Contato de borracha de ferrite
Ilhas de cobre e carbono
1) Com o passar do tempo dois processos ocorrem simultaneamente - a
manta de borracha condutora vai se tornando mais rígida e recoberta
por depósitos de impurezas que vão elevando a
sua resistividade - e com isto a resistência normal de algumas
centenas de ohms passa para valores maiores que poderão não
mais ser identificados pelo CI.
2) Por outro lado à placa de circuito impresso, nas áreas
de pressão das teclas, vão se contaminando com o composto
da manta e passam a oferecer fuga (resistividade) mesmo sem a pressão
da tecla - gerando erros de interpretação ou até
o bloqueio do CI - que por reconhecer várias teclas pressionadas
simultaneamente, inibe o sistema.
3) Um terceiro problema que poderá ocorrer é o da perda
de contato entre as pistas de carbono e as pistas de cobre da placa
seja pelo envelhecimento ou trincas na placa.
4) Pode ocorrer pistas interrompidas devido a mau uso ou ainda a queda
acidental do controle remoto, aí a solução é
pegar o multímetro digital e colocar na escala de continuidade
( aquela que apita quando a resistência for muito próxima
de zero) e ir a cata da pista interrompida.
5) Devido à queda acidental do controle pode acontecer danos
no cristal ( ressonador cerâmico ), por isso é melhor trocar
o cristal a cada controle que entrar para manutenção e
o cliente avisar que parou depois de uma queda.
6) Todo controle remoto possui um transistor driver em conjunto com
o emissor de infravermelho ( led incolor ), é bom dar uma olhada
neste componente também.
6.1) Nesse conjunto ( transistor, led IR ), existe geralmente um resistor
de baixo valor em torno de 1 ohms, é bom vê-lo também. 5
7) Existe controle remoto com tecnologia SMD, ( componentes montados
na superfície da placa e do lado cobreado ), acho melhor começar
a pensar em adquirir ferramentas e treinamento para essa tecnologia
que não é tão nova assim.
8) Capacitores eletrolíticos costumam secar, é bom medi-los
e trocá-los quando necessário, ( medir com aparelho capacímetro
digital ).
9) Capacitores que vão ligados ao terra ( negativo ), também
seria bom dar uma boa olhada neles.
10) Diodos que estiver ligados ao circuito matriz, devem ser checados
com cuidados, pois ocasionam pequenas fugas e paralisa o CI.
11) Muito cuidado com resistores de alto valor em placas de circuito
impresso, porque eles costumam apresentar problemas internos e ocasionar
um defeito que chamamos de intermitente, ora dá, ora não.
12) Atenção ao suporte de pilhas que, de tanto o cliente
ficar trocando as pilhas ou mesmo queda acidental do controle remoto,
o suporte que sustenta as molinhas ou mesmo os contatos das pilhas,
vão se degradando e não oferecem mais um bom contato para
as pilhas, e vale também para oxidação ( ferrugem
), vazamento de pilhas dentro do controle remoto.
13) Existe no PCI, ( placa de circuito integrado ),
alguns jumpers, ( ligações entre pistas ),
onde os seus contatos são de carbono e suas conexões são
através de ilhas, pequenos buracos onde costuma aparecer muitos
mau contatos é bom verificar.
Procedimentos para manutenção em controles
remotos
Importante:
A maioria dos controles remotos trabalham com 3 Volts, e seria bom que
tivesse em mãos um suporte de 2 pilhas com fios preto e vermelho,
para poder dar manutenção com o controle remoto aberto.
6
Suporte de ( 2 pilhas ) usado em radio portátil.
Use um receptor universal em sua bancada para realizar testes e ajustes
nos controles remotos em manutenção.
Lembre-se de que o cliente, “ sempre “ só traz o
controle remoto quebrado na mão
até a oficina e nunca traz o aparelho junto para você.
Montagem de um receptor de controles remotos
Monte um aparelho simples para a manutenção em controle
remoto como o da figura abaixo e de fácil construção.
O LED receptor ( BP 109 ), pode ser substituído por qualquer
um que tenha no mercado, não é crítico.
O transistor BC 548 é de uso geral podendo ser substituído
facilmente.
O resistor é de 470 omhs de ¼ de watts.
O LED é comum e de cor vermelha.
A bateria usada é de 9 volts comum.
Montar em uma placa de circuito impresso.
A bateria pode ser substituída por uma fonte externa de 9 volts
por 500 mA.
7
Diagrama elétrico ( esquema ) de um receptor para testes em controle
remoto.
Outra versão de receptor de controle remoto muito usado utiliza
um falante no lugar do LED, porém com baixo som.
O receptor não possui bom alcance, mas funciona perfeitamente
para a manutenção de qualquer controle remoto
Lembre-se sempre que ferramenta é algo indispensável para
qualquer manutenção e nunca é demais.
Procure sempre se aperfeiçoar em qualquer área em que
esteja atuando.

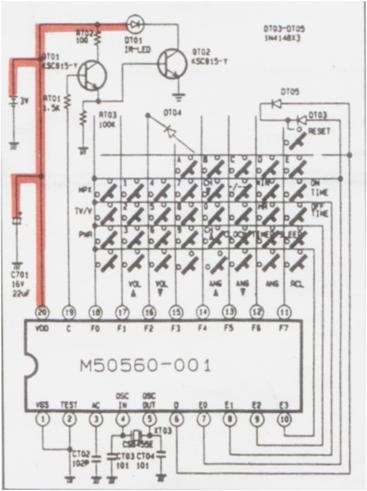

8 Diagrama elétrico de um controle remoto
Abaixo, temos o diagrama elétrico ( esquema ), de um controle
remoto do aparelho de televisão da marca Samsung modelo CN –
5052 – Z nacional.
Para evitar também o abre e fecha do controle, aconselho que
você tenha em mãos um cotonete com um bombril enrolado
nas pontas para fazer a vez da manta e verificar se aciona na placa
de circuito impresso os pontos de contatos enquanto estiver em manutenção. Importante: Aconselho ter na bancada um aparelho de
testes de controle remoto com um led pelo menos para se ter um retorno
visual do que estamos fazendo e se o controle esta emitindo. 9
Alguns técnicos utilizam um radio AM fora de sintonia para poderem
ouvir os tons do controle remoto em teste, mas se pensar-mos bem os
controles remoto são ópticos e pode falsear o resultado,
aconselho usar os dois métodos. Importante: como a maioria dos controles remotos opera
na freqüência de 455 Khz, (a freqüência de clock
do cristal não é tão importante, porque os controles
remoto trabalham por modulação de tons), logo é
melhor ter em mãos um controle remoto velho na bancada de serviços
com o intuito de se testar o cristal, antes de trocá-lo assim
de imediato, é muito mais técnico o trabalho e agradável,
não acha!!!
Com relação à manta de borracha - uma limpeza é
mais simples e pode ser executada da seguinte forma: desmonte com bastante
cuidado o aparelho até liberar a manta, que normalmente se encaixa
somente por pinos guias.
Retire-a, e pelo lado dos contatos (lado inverso das teclas - vide foto)
passe um algodão com álcool (isopropilico) retirando uma
fina camada de borracha que pode estar impermeabilizada. Se você
dispuser de um ohmimetro, faça uma medida antes e depois da limpeza
e perceba a diferença!
Pode e deve se lavar tanto a manta quanto a parte plástica do
controle remoto, porque o usuário do controle, ( ainda bem ),
somente usa o controle e ainda não toma os devidos cuidados inclusive
com a higiene ( mão suja ).
Muito cuidado com as mantas elas soltam um óleo que serve para
manter os contatos por mais tempo e para que não ressequem. Importante: ( centenas de ohms contatos da manta bom ). ( alguns K ohms, acima de 4k ou mais contatos da manta ruim
). Medições feitas com multímetro analógico
ou digital, ( escala x1K ou 20K ).
Quando os contatos da manta já não estão bons,
é melhor fazer a troca da manta, o problema é apenas o
custo da mesma e que ainda estão um pouco longe do bolso do cliente
e até do nosso.
Existe no mercado alguns contatos adesivos a venda para solucionar temporariamente
o problema, porem, a manta libera gradualmente um óleo que acaba
a festa destes contatos adesivos.
Seria melhor então colá-los não só com a
cola própria, mas também com um pouco de super-bonder. 10 Importante:
Existe um jeito de se contornar isso fazendo o seguinte procedimento:
Pegar contatos de outros controles remotos velhos ou mesmo de contatos
de calculadoras e até de contatos de teclados de computadores,
recorte os contatos que estejam ruim do controle remoto em manutenção
com um estilete de escritório comum e recorte de outro controle
velho os contatos bons é claro e logo após cole-os no
controle remoto em manutenção com super-bonder deixando
secar por alguns minutos antes de testá-los e fechá-lo.
Porque controle remoto que entram para manutenção costumam
ter pelo menos as teclas de ( liga / desliga, volume e canal ruins ),
então vale a penas trocar estes contatos se necessário.
Com relação à placa de circuito impresso - os cuidados
na limpeza devem ser maiores para não se agravar mais ainda o
problema. Utilizando um papel absorvente - umedecido com água
e álcool, deslize suavemente sobre as áreas de contato.
Evite esforços mais profundos para não destruir as pistas
de carbono. Elimine os fiapos e com um soprador térmico (pode
ser um secador de cabelos) aplique um aquecimento (moderado!) na placa
para eliminar toda umidade.
Remonte cuidadosamente o conjunto, observando para que nenhum cabo (flat
cable) ou fio tenha se interrompido. O controle remoto opera com um
único CI e um elemento ressonador (cerâmico) para o clock
- verifique sua perfeita conexão ao circuito. Proceda também
a uma limpeza dos contados das pilhas.
Em casos mais raros, o led emissor de IR (infra-red)
ou o seu driver (normalmente um BC337 ou BC327) podem
estar queimados. Nestes casos só um técnico habilitado
poderá verificar o problema, ( que é ou será você
).
Aprofundando um pouco mais os conhecimentos em circuitos eletrônicos,
podemos dizer que o circuito de matriz consiste em uma etapa dos controles
remotos onde o CI comanda através de um pulso que chamamos de
"scan", o qual é responsável pela leitura de
qual tecla foi pressionada, logo se ligarmos um osciloscópio
nesta linha poderemos visualizar este pulso, e assim não condenaremos
o CI tão facilmente.
Logo também poderemos visualizar com o osciloscópio medindo
em cima do cristal se o CI esta gerando clock ou mesmo se o cristal
esta oscilando todo o conjunto. 11
Considerações finais sobre controle remoto.
ATENÇÃO: a luz emitida por este Led
não é visível, esta na faixa de freqüência
do infravermelho, ( VOCÊ NUNCA VAI VÊ-LO ACENDER!! ), porem
sua medição será igual à de um diodo comum,
( conduz de um lado e não do outro ), quando medido com um multímetro
( analógico ou digital ). Escala ôhmica x1 analógico
ou escala de diodos no digital.
Ocontrole remoto invadiu os lares das pessoas para
nunca mais sair, por isso o técnico reparador deve se informar
cada vez mais, pois, já existe outros tipos de controles remotos
de alta tecnologia no mercado e que tanto os controles simples como
os de alta tecnologias virão para manutenção e
gerando mais uma forma de se ganhar o tão suado pão de
cada dia.
